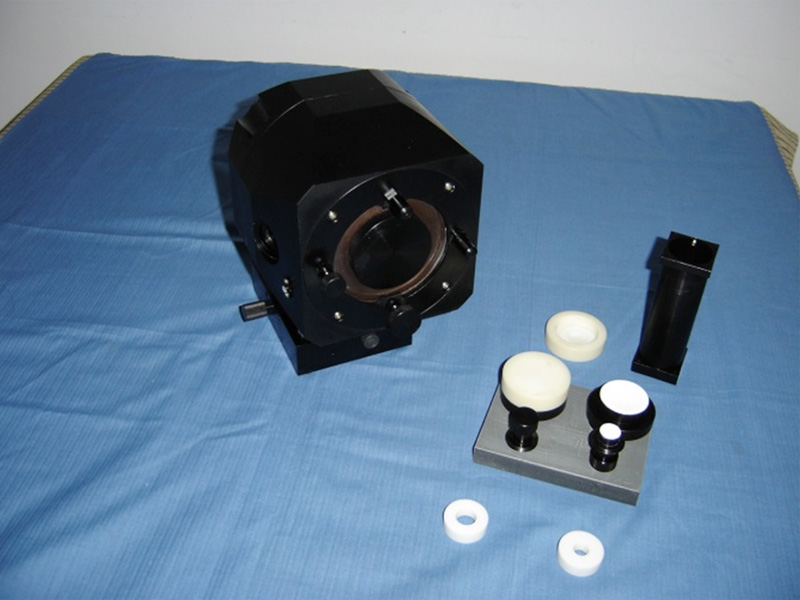

这种积分球的设计较完整，结构较复杂， 是一种较精密的测光系统。
1. 入光孔的孔径是可变的，借可调光拦来改变入射的光通量，从而改变球内表面的照度；
2. 有两个观测孔，一是观察入射光是否射到被测样品上，二是观察样品的镜面反射光是否射入光阱，以便被光阱吸收；
3. 吸光阱的设置，是为了测量样品的漫反射比，而除去镜面反射的成分，得到样品真正的漫反射率；
4. 三维可调样品架是一个重要组成部分，利用它可以把样品的镜面反射光引入吸光阱，以便测量样品的漫反射率，这部分的结构比较复杂；
5. 球上安装两个接收器，光电接收元件可选用，根据需要，两个接收器可用其一或都用；
6. 在样品架与接收器之间，分别设有挡屏，以阻挡样品的第一次反射光进入接收器，减小测量误差；
7. 这种球体的支座是装在可调光距座上，需要时，可以微调光路。
|
